Diagrama Eléctrico Toyota rav4 9 secretos clave para la reparación automotriz 2013-2018

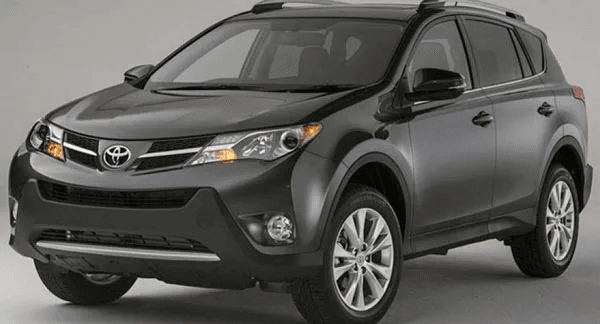

El diagrama eléctrico Toyota rav4 es la herramienta fundamental y más precisa para cualquier técnico o aficionado avanzado que necesite diagnosticar, localizar y reparar fallas en el sistema eléctrico de este popular SUV crossover compacto fabricado por la marca japonesa.
Producido inicialmente desde 1994, su nombre proviene de la abreviatura de "Recreational Active Vehicle with 4WD Drive", lo que significa vehículo deportivo recreativo con tracción en las cuatro ruedas.
La cuarta generación de este modelo, correspondiente al periodo comprendido entre los años 2013 y 2018, introdujo una arquitectura electrónica significativamente más compleja basada en la plataforma AX40.
A lo largo de este artículo técnico detallado, analizaremos a fondo cada componente del cableado, las diferencias críticas entre los años de fabricación, los puntos de prueba más seguros y los procedimientos correctos para evitar daños en la red de comunicación del vehículo.
Introducción completa al sistema y plataforma AX40
La evolución tecnológica de los vehículos modernos ha convertido al cableado en un sistema nervioso central que requiere documentación técnica rigurosa.
Cada diagrama electrico toyota rav4 detalla minuciosamente la distribución de fusibles, los relés de alta potencia y las líneas de corriente directa que alimentan los módulos de control electrónico en la cuarta generación.
Durante el diseño de la plataforma AX40, la marca implementó importantes mejoras orientadas a optimizar el espacio interior y reducir el peso del mazo de cables principal.
Sin embargo, esto también significa que los diagnósticos empíricos o las pruebas al azar pueden provocar cortocircuitos severos o dañar sensores sumamente costosos.
Por esta razón, contar con esquemas actualizados es una exigencia obligatoria para cualquier taller mecánico profesional que trabaje con vehículos de este segmento.
Arquitectura y diferencias en el diagrama eléctrico Toyota rav4 (2013-2015)

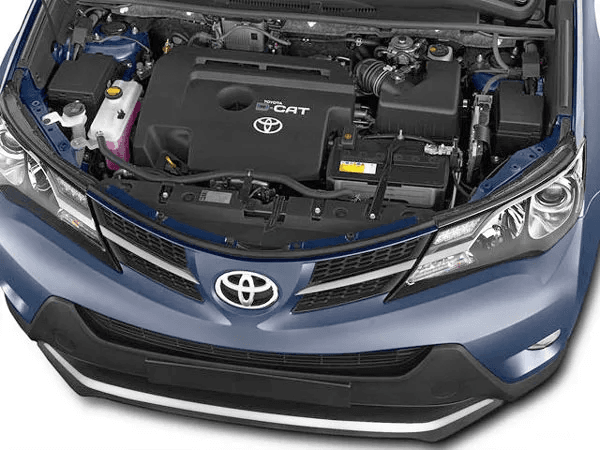

La primera etapa de la cuarta generación, abarcando los años 2013, 2014 y 2015, cuenta con una configuración específica de arneses eléctricos en el vano motor.
En este periodo, el diagrama electrico toyota rav4 muestra que los circuitos de iluminación delantera, el sistema de carga del alternador y los conectores de la unidad de control del motor (ECU) operan bajo parámetros tradicionales de relés electromecánicos.
Al revisar los esquemas de esta fase, es posible identificar con total claridad las líneas de alimentación que van hacia los faros halógenos o de proyección, así como los trayectos del cableado que cruzan el cortafuegos hacia la guantera y el panel de instrumentos inferior.
Los técnicos deben prestar especial atención a los empalmes de tierra localizados cerca de las torretas de suspensión delantera, ya que la acumulación de humedad en esa zona suele generar falsos contactos e intermitencias difíciles de detectar sin el plano esquemático adecuado.
Variaciones técnicas y Facelift en el diagrama eléctrico Toyota rav4 (2016-2018)

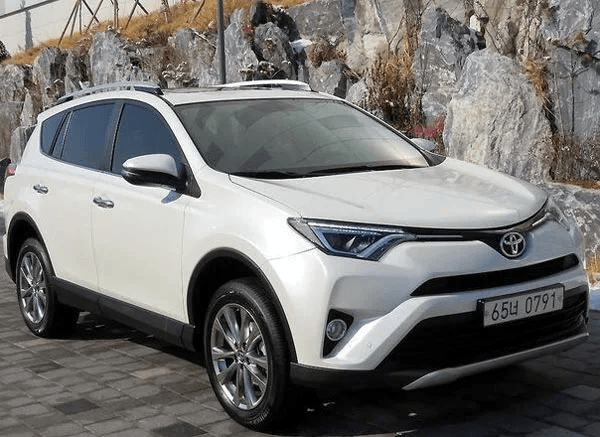

Entre los años 2016 y 2018, la cuarta generación del SUV experimentó un rediseño estético y funcional conocido popularmente como Facelift.
Aunque la plataforma mecánica principal se mantuvo inalterada, la introducción de nuevas tecnologías de asistencia a la conducción obligó al fabricante a modificar parte del cableado.
Por lo tanto, al consultar el diagrama electrico toyota rav4 para esta segunda etapa, notarás que los circuitos asociados a los grupos ópticos delanteros y traseros sufren variantes considerables en la disposición de los pines.
Además, se integraron nuevos módulos para la gestión de cámaras de retroceso, sensores de proximidad avanzados y sistemas multimedia de mayor tamaño.

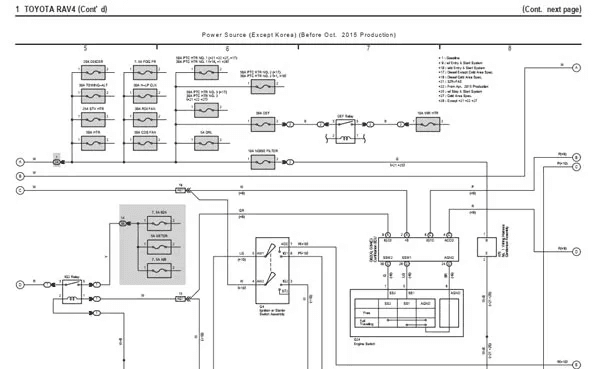

A pesar de estas modificaciones en la periferia, el diagrama electrico toyota rav4 preserva la ubicación estructural de los bloques de fusibles principales ubicados tanto en el compartimento del motor como debajo del volante, facilitando la identificación rápida de los circuitos de potencia.
Especificaciones de motorización y su impacto en el cableado
La oferta de motores para esta generación incluye opciones tradicionales de gasolina, como los bloques de cuatro cilindros y alta eficiencia, así como variantes híbridas sumamente sofisticadas.
La integración de estos sistemas tecnológicos exige revisar detalladamente el diagrama electrico toyota rav4 antes de manipular cualquier componente relacionado con la inyección o el encendido.

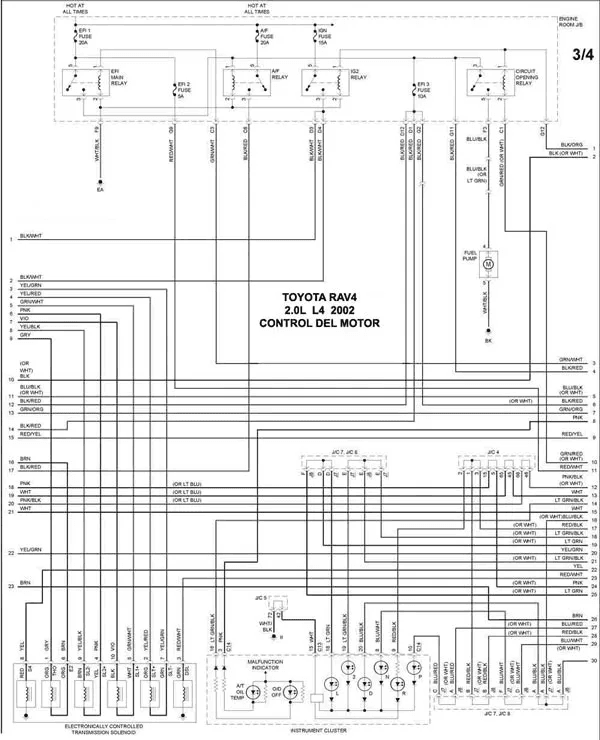

En las versiones de gasolina, los mazos de cables conducen señales analógicas y digitales hacia el sensor de flujo de masa de aire (MAF), el sensor de posición del cigüeñal y el cuerpo de aceleración electrónico.
Por otro lado, el diagrama electrico toyota rav4 de las variantes híbridas incluye circuitos de alto voltaje, inversores y sistemas de frenado regenerativo que requieren protocolos de seguridad específicos para evitar descargas accidentales durante las labores de mantenimiento preventivo y correctivo en el taller.
Sistemas de tracción FWD y AWD en los esquemas eléctricos
La versatilidad de este vehículo se complementa con opciones de tracción delantera (FWD) o tracción total en las cuatro ruedas (AWD).
Cada esquema del diagrama electrico toyota rav4 muestra cómo se comunican los sensores de velocidad de las ruedas con el módulo de control de estabilidad y tracción.
En los modelos equipados con tracción integral, el diagrama electrico toyota rav4 detalla el cableado específico que alimenta el acoplamiento electromagnético del diferencial trasero.
Cuando este sistema presenta fallas, el escáner suele arrojar códigos de error genéricos, por lo que el uso directo del plano esquemático es indispensable para medir la continuidad en los arneses expuestos a la intemperie y al lodo en la parte posterior del chasis del vehículo.
Guía paso a paso para el diagnóstico automotriz avanzado
Realizar una reparación eléctrica exitosa requiere seguir una metodología rigurosa apoyada siempre en la documentación técnica oficial.
Un mal diagnóstico basado en conjeturas puede dañar la red de comunicación CAN bus, inutilizando múltiples módulos de control de forma simultánea.
- Identificación de la falla: Conecte un escáner automotriz para extraer los códigos de diagnóstico de problemas (DTC) almacenados en la memoria de la computadora central del vehículo.
- Localización del circuito: Busque en el diagrama eléctrico Toyota rav4 la sección correspondiente al componente afectado, prestando atención al número de pin y al color de los cables indicados.
- Verificación de fusibles y relés: Utilice un multímetro en modo de continuidad para comprobar el estado de los fusibles térmicos y de cuchilla descritos en el plano del habitáculo.
- Prueba de voltajes de referencia: Mida directamente en los conectores del arnés para asegurarse de que la corriente llegue con los valores de amperaje y voltaje correctos especificados por el fabricante japonés.
- Corrección y aislamiento: Repare los tramos de cable dañados utilizando soldadura de estaño o conectores termo contraíbles, evitando empalmes caseros que generen resistencia eléctrica indeseada.
Prevención de averías comunes en el sistema eléctrico
La durabilidad del cableado en un vehículo todoterreno depende en gran medida de las condiciones ambientales a las que se expone diariamente.
Las filtraciones de agua a través del parabrisas o por los conductos del techo corredizo suelen oxidar las terminales ubicadas en la zona de los pedales y la fusiblera interior.
Para prevenir fallas eléctricas imprevistas, se recomienda revisar periódicamente el estado de las protecciones de goma y los capuchones protectores de los arneses ubicados en el compartimento del motor.
Mantener una limpieza adecuada y evitar modificaciones caseras o instalaciones de accesorios de iluminación no certificados garantizará que el sistema eléctrico mantenga su estabilidad operativa durante muchos años más.
Recomendaciones finales para el uso del manual eléctrico
El dominio de la información técnica contenida en la documentación de taller marca la diferencia entre un servicio mecánico mediocre y uno de nivel profesional.
El respeto por los códigos de colores estandarizados por la marca japonesa en el diagrama electrico toyota rav4 optimiza los tiempos de trabajo y reduce drásticamente los costos operativos en cualquier centro de servicio automotriz especializado en vehículos SUV compactos.
