Barra estabilizadora automotriz: 8 características esenciales que todo mecánico debe dominar
La barra estabilizadora automotriz es un elemento clave del chasis que reduce el balanceo de la carrocería en las curvas. La mayoría de los vehículos modernos la incorporan tanto en el eje delantero como en el trasero.
También se conoce como barra antivuelco o barra anti-roll. Su función principal es limitar la inclinación lateral del vehículo cuando se circula en curva o se realiza un cambio de dirección brusco.
La barra estabilizadora automotriz conecta las suspensiones izquierda y derecha. Cuando una rueda se comprime más que la otra, la barra se tuerce y transfiere parte de la fuerza a la rueda opuesta. Esto mantiene la carrocería más nivelada.
Barra estabilizadora automotriz: estructura y composición

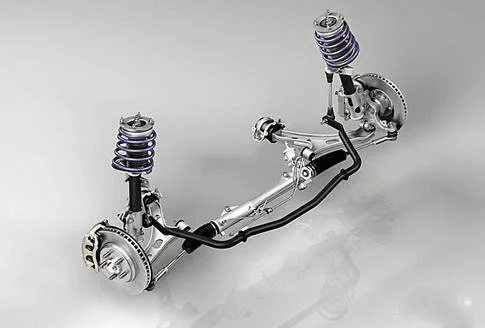

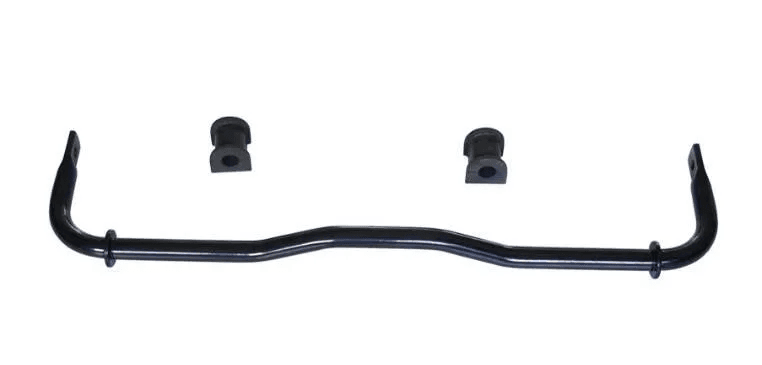

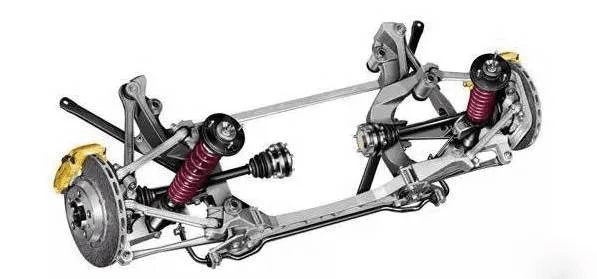

La barra estabilizadora automotriz es básicamente un resorte de torsión fabricado en acero de alta resistencia con forma de “U” alargada. Se monta transversalmente en el eje delantero o trasero.
El cuerpo de la barra está diseñado para evitar interferencias con otros elementos de la suspensión. Su diámetro y longitud determinan la rigidez torsional.

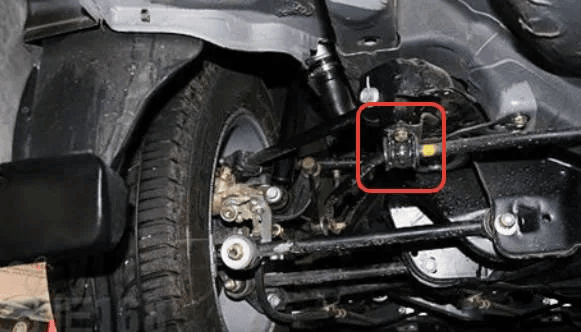

Los bujes o silentblocks sujetan la barra al chasis o al subchasis. Estos elementos de goma o poliuretano permiten el giro de la barra mientras absorben vibraciones y reducen ruidos.

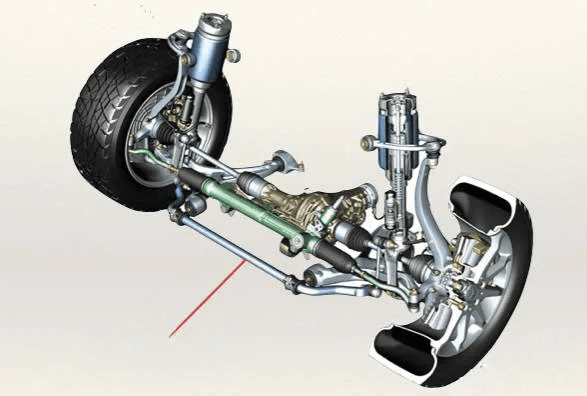

En los extremos, la barra se une a los amortiguadores o a los brazos de suspensión mediante bielas o brazos estabilizadores (drop links). Estas bielas transmiten el movimiento vertical de cada rueda a la barra.
Principio de funcionamiento de la barra estabilizadora automotriz
Cuando ambas ruedas del mismo eje suben o bajan de forma simultánea e igual, la barra estabilizadora automotriz no se deforma. La carrocería solo se mueve en sentido vertical y la barra no aporta fuerza adicional.
En cambio, durante un giro la suspensión exterior se comprime y la interior se extiende. La barra se tuerce. El lado más comprimido recibe una fuerza que intenta elevarlo, mientras el lado más extendido recibe una fuerza que intenta bajarlo.
Esta acción reduce el ángulo de balanceo de la carrocería. El resultado es una mayor estabilidad y una transferencia de peso más controlada entre las ruedas interiores y exteriores.
Si la barra es demasiado rígida, puede levantar en exceso la rueda interior en curvas cerradas. En un vehículo de tracción, esto puede provocar pérdida de tracción en esa rueda.
Grosor y rigidez de la barra estabilizadora automotriz

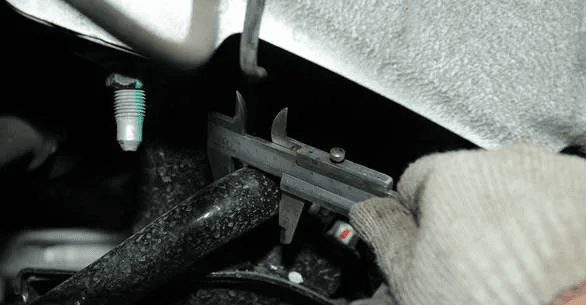

El diámetro de la barra estabilizadora automotriz determina su rigidez. Una barra más gruesa ofrece mayor resistencia a la torsión y reduce más el balanceo.
Una barra más delgada es más flexible. Mejora el confort porque permite mayor independencia de movimiento entre las ruedas izquierda y derecha en superficies irregulares.
Los vehículos deportivos suelen montar barras más gruesas para maximizar la estabilidad en curva. Los vehículos orientados al confort utilizan barras más delgadas o incluso sistemas activos que varían la rigidez.
El diseño final es un compromiso. Los ingenieros prueban diferentes diámetros hasta encontrar el equilibrio entre control de balanceo y confort de marcha.
Conexiones de la barra estabilizadora automotriz

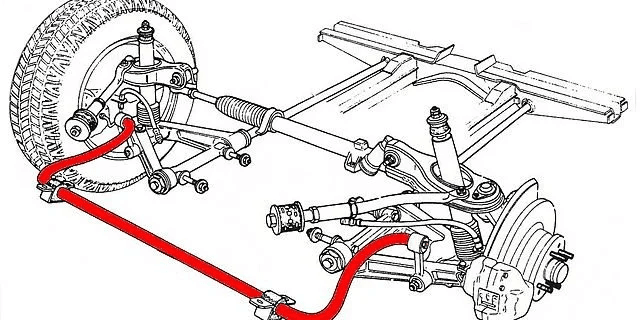

Existen cuatro puntos principales de conexión. Los dos extremos se unen a las suspensiones mediante las bielas estabilizadoras.

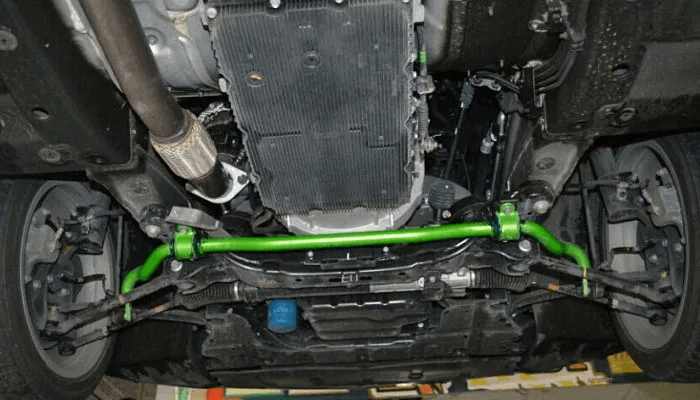

Los dos puntos centrales se fijan al chasis o subchasis a través de los bujes. Estos bujes deben permitir el giro libre de la barra sin holguras excesivas.
Con el tiempo los bujes se endurecen, se agrietan o se desgastan. Aparece holgura y la barra puede moverse de forma indeseada, generando ruidos.
Las bielas estabilizadoras también se desgastan. Sus rótulas o silentblocks pueden presentar juego, lo que produce golpeteos en baches o al girar el volante.
Problemas comunes de la barra estabilizadora automotriz
El síntoma más frecuente es un ruido de chirrido o golpeteo en el chasis al pasar por baches o al circular por carreteras irregulares.
La causa habitual es el desgaste de los bujes. Cuando el caucho se deteriora, la barra se mueve dentro del buje y genera fricción o golpes.
Otro problema es el ruido metálico al girar. Puede deberse a bielas estabilizadoras con holgura o a tornillos de fijación flojos.
En casos extremos, una barra rota o una biela desprendida elimina casi por completo el control de balanceo. El vehículo se inclina de forma excesiva en las curvas.
Método de inspección de la barra estabilizadora
Durante una revisión de chasis se debe agitar manualmente la barra estabilizadora automotriz. Si se percibe juego excesivo entre la barra y los bujes, es necesario sustituirlos.
También se comprueba el estado de las bielas. Se observan las rótulas y se verifica que no presenten juego axial o radial.
Los tornillos de fijación deben estar correctamente apretados con el par especificado por el fabricante. Un apriete insuficiente acelera el desgaste de los bujes.
Aplicación en diferentes tipos de suspensión
En la suspensión MacPherson, la barra estabilizadora automotriz es casi imprescindible. Esta geometría tiene poca rigidez torsional propia, por lo que depende de la barra para controlar el balanceo.
En la suspensión de doble horquilla, la propia geometría ya aporta cierta resistencia al balanceo. Por eso las barras suelen ser más delgadas.

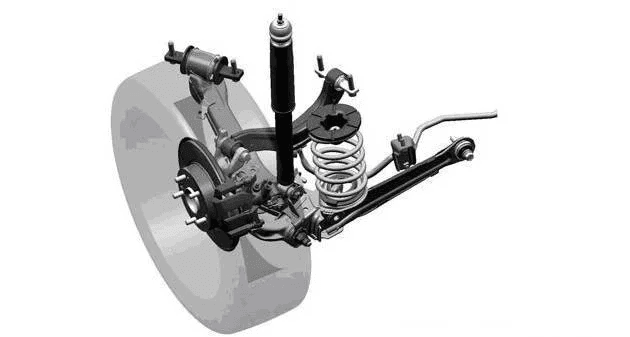

La suspensión multibrazo, frecuente en el eje trasero, también incorpora barra estabilizadora. Mejora la estabilidad sin comprometer demasiado el confort.
Las suspensiones de brazo tirado o de eje rígido también pueden llevar barra estabilizadora, aunque su efecto es diferente por el tipo de movimiento de las ruedas.
Vehículos sin barra estabilizadora convencional
Algunos vehículos de alta gama eliminan la barra estabilizadora tradicional. Utilizan sistemas de control activo de la carrocería, como el ABC de Mercedes-Benz.
Estos sistemas regulan la altura y la rigidez de cada amortiguador de forma independiente y muy rápida. Logran controlar el balanceo, el cabeceo y el rebote con mayor precisión que una barra pasiva.
Otros sistemas, como el ASBS o barras estabilizadoras activas, mantienen la barra pero añaden un mecanismo hidráulico o electromecánico en el centro.
En línea recta el sistema desacopla o reduce la rigidez de la barra. En curva aumenta la rigidez para controlar el balanceo. De esta forma se combina confort y estabilidad.
Influencia en el comportamiento del vehículo
Una barra estabilizadora automotriz bien dimensionada mejora la respuesta en curva y reduce la sensación de inclinación. El conductor percibe el vehículo más plantado.
Sin embargo, una barra excesivamente rígida puede hacer que el eje correspondiente pierda adherencia con mayor facilidad en superficies irregulares. También transmite más vibraciones al habitáculo.
En vehículos de tracción delantera, una barra delantera muy rígida puede provocar subviraje. En tracción trasera, una barra trasera demasiado rígida puede favorecer el sobreviraje.
Por eso los fabricantes ajustan la relación de rigideces entre el eje delantero y el trasero para lograr el comportamiento deseado.
Mantenimiento y sustitución de componentes
Los bujes de la barra estabilizadora automotriz son elementos de desgaste. Se recomienda revisarlos cada 40.000-60.000 kilómetros o cuando aparezcan ruidos.
Las bielas estabilizadoras también tienen una vida limitada. Su sustitución es relativamente sencilla y económica.
Al cambiar los bujes es importante utilizar piezas de calidad. Los bujes de poliuretano ofrecen mayor durabilidad y mejor respuesta, aunque pueden transmitir más ruido que los de caucho original.
Después de cualquier intervención en la suspensión se debe verificar la geometría de dirección y el paralelismo.
Evolución y tendencias actuales
Las barras estabilizadoras pasivas siguen siendo la solución más extendida por su simplicidad y coste. Sin embargo, los sistemas activos ganan terreno en vehículos premium.
Algunos fabricantes combinan barras de diferente diámetro o utilizan materiales de alta resistencia para reducir peso sin perder rigidez.
La tendencia es integrar el control de la barra estabilizadora con otros sistemas del chasis, como la suspensión adaptativa y el control de estabilidad.
Resumen de las características principales
La barra estabilizadora automotriz es un resorte de torsión que conecta las suspensiones izquierda y derecha. Reduce el balanceo de la carrocería en curva sin afectar significativamente el movimiento vertical simultáneo de ambas ruedas.
Su diámetro determina la rigidez. Los bujes y las bielas son los puntos más propensos al desgaste. Un mantenimiento adecuado evita ruidos y mantiene el comportamiento dinámico del vehículo.
